半導體應用

半導體多毛細管光學元件的優勢



半導體產業在推動和推進現代技術方面發揮著重要作用,從電腦和手機等消費性電子產品到醫療、汽車、通訊、能源、國防和人工智慧的所有行業皆有涉及。對更小、更快、更先進和更具成本效益的產品需求導致了材料使用的快速發展和特徵尺寸的日益縮小。隨著行業不斷創新,以非破壞性方式準確監控材料厚度和成分以確保整個製造過程的品質和效率非常重要。

半導體的機械性能在很大程度上取決於精確的材料沉積、整合和封裝。在所有階段,監控所使用材料的厚度和成分至關重要。錫鉛 (SnPb) 焊料中的高鉛濃度會導致接頭脆化和機械強度低,而低濃度則存在產生錫晶須的風險,從而導致隨後的短路。 ENEPIG 表面處理的鈀厚度較低會損害擴散屏障並導致潛在的鎳腐蝕,但過度電鍍會浪費昂貴的材料。銅 (Cu)、鋁 (Al) 和鈦 (Ti) 等其他常見金屬在電鍍不當時也會危害半導體的完整性。電阻增加、散熱複雜化、連接薄弱以及其他潛在問題都對半導體性能構成重大風險。

此外,由於對較小設備的需求而導致特徵尺寸迅速縮小,這給品質控制帶來了挑戰。其他分析方法,包括橫截面和原子吸收 (AA),對於測量微米級焊球和焊線來說不切實際,而且具有破壞性。Bowman M、K、W 和 A 系列多毛細管光學系統將 X 射線通量聚焦至 7.5 µm FWHM,實現比準直系統高 100 倍以上的通量,並可對業界最小的組件進行快速、無損分析。

Bowman 多毛細管光學系統專為滿足並超越半導體產業的品質期望而設計。除了能夠測量低至 15μm/7.5μm FWHM 光斑尺寸外,Bowman 系統還配備了最先進的大窗口矽漂移探測器和可定制的管目標,以優化獨特的應用性能。雙相機系統包括一個 140 倍微觀察相機(具有 7 倍數位變焦)和一個 9 倍宏觀觀察鏡頭,可讓使用者在低放大倍率攝影機和高放大倍率攝影機之間切換,以查看更廣闊的樣品視圖。相機能夠精確定位小特徵。此外,表格視圖功能可擷取整個 XY 平台的影像,並使用點擊自動移動微型相機下的樣品特徵。高精度平台與先進的模式匹配軟體相結合,確保用戶可以在正確的測量位置輕鬆、可重複地分析樣品。 M、K、W 和 A 系列均優於 IPC-4552、4553、4554 和 4556 的要求,並符合 ASTM B568 和 ISO 3497 。請在此處詳細了解 Bowman Optics 半導體系統的硬體和軟體優勢

結論

Bowman 多毛細管光學系統是一種多功能、非破壞性分析工具,可快速、精確地測量關鍵半導體應用。 Bowman XRF 是一款一體化儀器,可測量多達 5 層和 30 種元素的鍍層厚度和成分,以及單元素和多元素溶液分析。 M、K、W 和 A 系列專為晶圓/封裝行業的工作環境而設計,具有多種底盤尺寸、樣品台尺寸和行程、X 射線光斑尺寸和攝影機。它配備了易於使用且功能豐富的軟體,具有可自訂的資料儲存和管理功能。請致電我們的支援團隊以獲取更多資訊。



M series

樣品室尺寸 12”x13”x5.5”(寬 x深 x 高)。包括可編程 XY 載物台(行程從 10”x10” 到16”x16”)和15 um FWHF optics。均標配大窗口SDD,可實現最快的測試時間。



K series





W series

具有目前世界上使用XRF技術進行鍍層厚度分析的最小光斑,專門為晶圓量身定做的機型,自動檯面行程可符合12"晶圓。



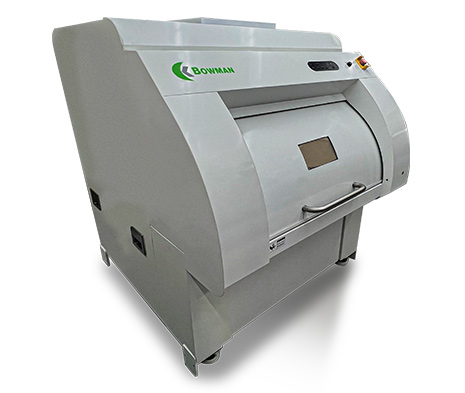

A series

配有目前業界最大的每個方向移動 600 mm 的可編程 XY台面,專為精確測量超大型 PCB 和晶圓而設計。
